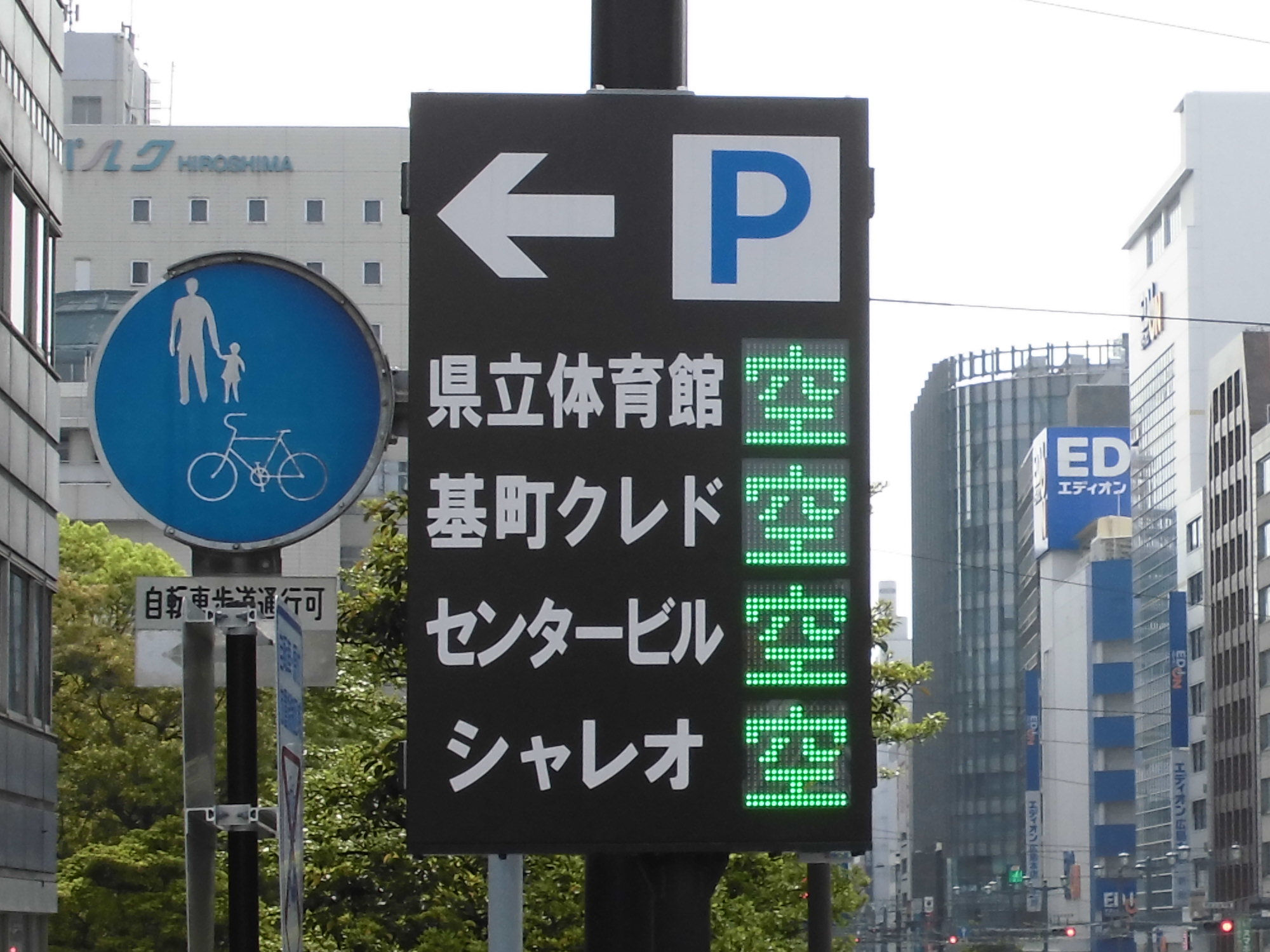

LED表示器事例　駐車場の満空表示

事例概要

お客様

駐車場運営会社様

設置ロケーション

道路

用途

満空表示

お客様の要望

駐車場の満空表示を行いたい。既存の自社システムと連携して表示するようにして欲しい。満空以外の案内は行灯看板として夜間光らせるようにしたい。

製品概要

・大きな文字で離れていてもはっきりと情報を伝えることが出来ます
・お客様の駐車場管理システムと連携することでリアルタイムの情報を表示出来ます
・カッティングシートを使用することでより分かりやすく情報を伝えることが出来ます
・カッティングシート部分を行灯にすることで、夜間でもはっきりと文字が認識できます
・時刻設定または手動切替による明るさの制御が可能です

LEDパネル

■240Lタイプ(240mm角パネル)
遠距離での視認性に優れたLEDパネルです。屋外の太陽光の下でもはっきりと表示内容を認識することが出来ます。高輝度のレンズ付きLEDを採用しています。

LEDパネルの詳細についてはこちら。

操作方式

■LANタイプ(LAN接続仕様)
LAN通信によりLED表示器を操作する方式です。既存のLAN設備に接続することで、ケーブル工事が不要となり初期コストを低減できます。市販の無線LANアダプタを使用することで、無線LANでの利用も可能となります。

操作方式の詳細についてはこちら。

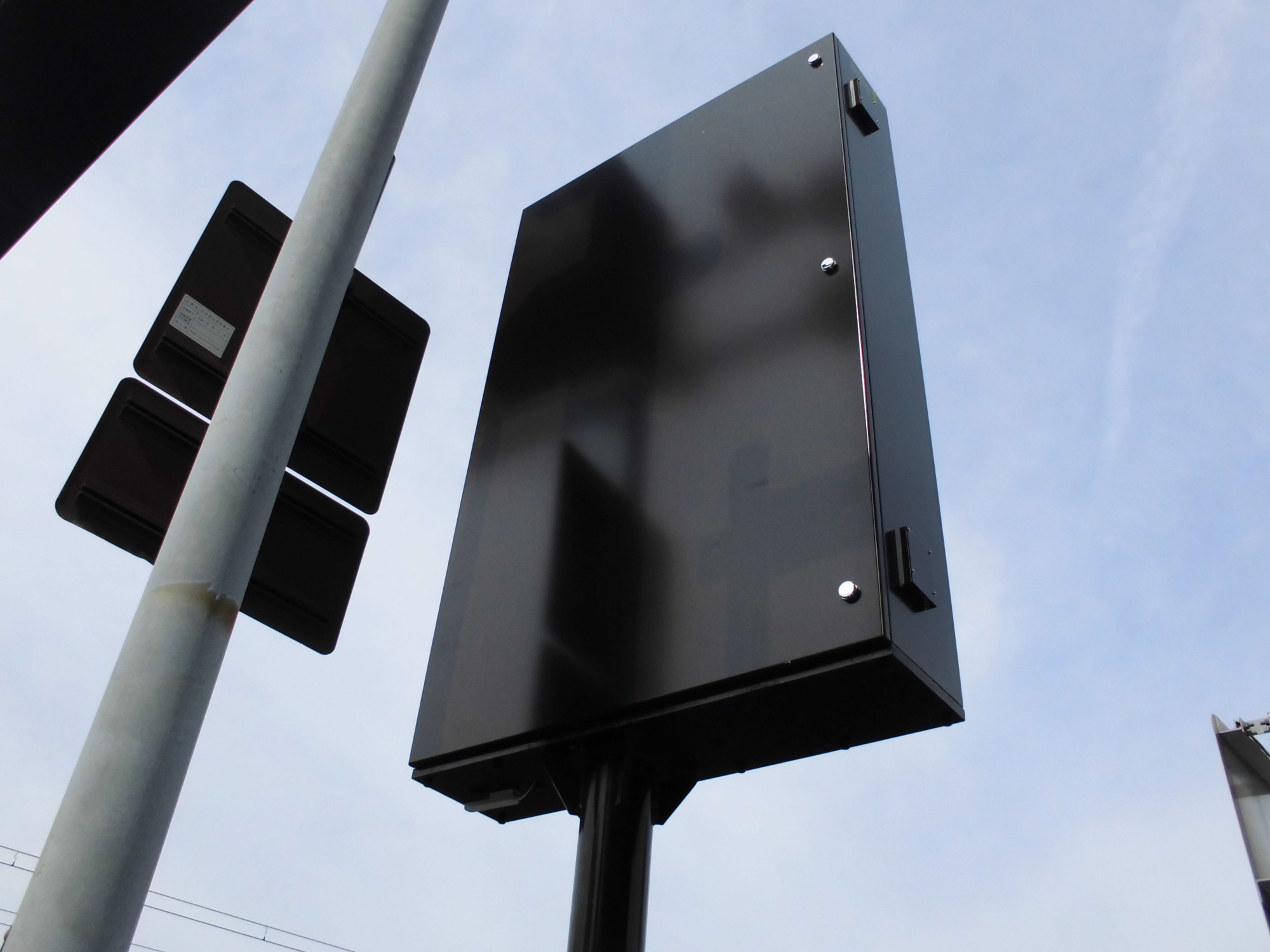

板金ケース

■開閉タイプ
群馬電機の屋外向けLED表示器のメンテナンス性を重視した板金ケースタイプです。防水仕様で屋外で使用できます。簡単に開閉が行えることで、現地での修理・メンテナンスを行うことが可能です。簡単に取り外せない設置場所や、大型のLED表示器に適しています。

お客様システムとの連携

お客様のシステムで管理している様々なデータなどに合わせてLEDの表示内容を随時更新することが出来ます。
例えば車両管理のシステムに合わせた車両誘導、駐車場管理システムに合わせた満空表示などが可能です。
表示更新の際にはお客様のシステムから更新データを送っていただく必要があります。表示器用の通信データ仕様は下記リンクからダウンロードいただけます。

通信仕様書のダウンロードはこちらから。

特注仕様

お客様のご要望に合わせてカッティングシートによる装飾が可能です。
LED表示と合わせることで、表示内容をより分かりやすく伝えることが出来ます。

仕様詳細

機種名	MD-LAN240LB41R-MP
操作方式	LAN
材質	ステンレス鋼板
表面処理	防錆下地処理＋焼付塗装
寸法	(W)1100mm×(H)1800mm×(D)300mm
重量	約150kg以下
ドット構成	16ドット×16ドットフルマトリクス
文字寸法	240mm×240mm
文字数	4文字
表示色	赤、緑、黄
輝度	赤：3300cd/㎡、緑：6000cd/㎡、橙：9300cd/㎡ (typ.)
防滴構造	有 (IPX3相当)
冷却装置	有
動作周囲温度	-10℃～50℃
動作周囲湿度	0%～90%（ただし結露なきこと）
電源電圧	AC254V±10% (50/60Hz)
定格消費電力	約70W
外形図面のダウンロードはこちら
