サイズ別機種名一覧

操作方法(通信方式)や表示部のサイズ、屋内／屋外仕様等、お客様のニーズに合わせてお選び頂けます。
柔軟に対応いたしますので、お気軽にご相談ください。

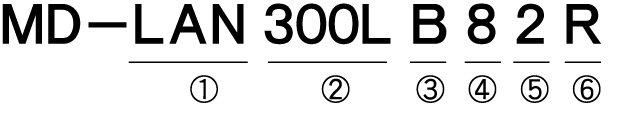

➀ 接続インターフェース
DP・・・ LTE通信タイプ
RS・・・ RS232／422／485接続タイプ※
LAN・・・LAN接続タイプ※
SD・・・ SDカード入力タイプ※
SW・・・接点入力タイプ

インターフェース詳細

※RS、LAN、SDタイプはSWタイプの機能を追加することが可能です。

➁ LEDパネル
300L・・300mm角LEDパネル
240L・・240mm角LEDパネル
160L・・160mm角LEDパネル
M・・・　96mm角LEDパネル
S・・・　 64mm角LEDパネル

LEDパネル詳細

➂ ケースの仕様
B・・・屋外対応(防滴)
D・・・屋外対応・前面扉型(防滴)
＿・・・防滴構造なし

➃ 文字数（桁数）
➄ 段数（行数）

➅ 使用LED
R・・・レンズ付きLED
C・・・広視野角LED

➆ 文字スクロール方向
＿・・・横型
V・・・縦型

表示器の全長(表示部の長さ)とLEDパネルサイズから文字数が計算できます。

LEDパネルサイズと文字数から表示器の全長(表示部の長さ)が計算できます。

各項目を選択すると機種名が決まります。

文字　(数値を入力してください)
段　(数値を入力してください)
※

※LEDパネルが300L(300mm)、240L(240mm)、160L(160mm)の場合は「レンズ付きLED」、
　160L(160mm)白単色、M(96mm)、S(64mm)の場合は「広視野角LED」をお選びください。

　

表示器の大まかなサイズから機種を選定して頂く際の機種名リストです。
一覧にない文字数のものも製作可能です。
下記の機種は抜粋です。

横幅の目安	表示サイズ	概要	機種名 (LTE)	機種名 (RS232／422／485)	機種名 (LAN)	機種名 (SD)
500mm～	W720×H240	240mm角×3文字	MD-DP240LD31R	MD-RS240LD31R	MD-LAN240LD31R	MD-SD240LD31R
	W640×H160	160mm角×4文字	MD-DP160LD41R	MD-RS160LD41R	MD-LAN160LD41R	MD-SD160LD41R
	W576×H96	96mm角×6文字	MD-DPMB61C	MD-RSMB61C	MD-LANMB61C	MD-SDMB61C
	W512×H64	64mm角×8文字	MD-DPSB81C	MD-RSSB81C	MD-LANSB81C	MD-SDSB81C
1000mm～	W1200×H300	300mm角×4文字	MD-DP300LD41R	MD-RS300LD41R	MD-LAN300LD41R	MD-SD300LD41R
	W1200×H240	240mm角×5文字	MD-DP240LD51R	MD-RS240LD51R	MD-LAN240LD51R	MD-SD240LD51R
	W1120×H160	160mm角×7文字	MD-DP160LD71R	MD-RS160LD71R	MD-LAN160LD71R	MD-SD160LD71R
	W1152×H96	96mm角×12文字	MD-DPMB121C	MD-RSMB121C	MD-LANMB121C	MD-SDMB121C
	W1024×H64	64mm角×16文字	MD-DPSB161C	MD-RSSB161C	MD-LANSB161C	MD-SDSB161C
1500mm～	W1500×H300	300mm角×5文字	MD-DP300LD51R	MD-RS300LD51R	MD-LAN300LD51R	MD-SD300LD51R
	W1680×H240	240mm角×7文字	MD-DP240LD71R	MD-RS240LD71R	MD-LAN240LD71R	MD-SD240LD71R
	W1600×H160	160mm角×10文字	MD-DP160LD101R	MD-RS160LD101R	MD-LAN160LD101R	MD-SD160LD101R
	W1536×H96	96mm角×16文字	MD-DPMB161C	MD-RSMB161C	MD-LANMB161C	MD-SDMB161C
	W1536×H64	64mm角×24文字	MD-DPSB241C	MD-RSSB241C	MD-LANSB241C	MD-SDSB241C
2000mm～	W2100×H300	300mm角×7文字	MD-DP300LD71R	MD-RS300LD71R	MD-LAN300LD71R	MD-SD300LD71R
	W2160×H240	240mm角×9文字	MD-DP240LD91R	MD-RS240LD91R	MD-LAN240LD91R	MD-SD240LD91R
	W2080×H160	160mm角×13文字	MD-DP160LD131R	MD-RS160LD131R	MD-LAN160LD131R	MD-SD160LD131R
	W2112×H96	96mm角×22文字	MD-DPMB221C	MD-RSMB221C	MD-LANMB221C	MD-SDMB221C
	W2048×H64	64mm角×32文字	MD-DPSB321C	MD-RSSB321C	MD-LANSB321C	MD-SDSB321C
2500mm～	W2700×H300	300mm角×9文字	MD-DP300LD91R	MD-RS300LD91R	MD-LAN300LD91R	MD-SD300LD91R
	W2640×H240	240mm角×11文字	MD-DP240LD111R	MD-RS240LD111R	MD-LAN240LD111R	MD-SD240LD111R
	W2560×H160	160mm角×16文字	MD-DP160LD161R	MD-RS160LD161R	MD-LAN160LD161R	MD-SD160LD161R
	W2688×H96	96mm角×28文字	MD-DPMB281C	MD-RSMB281C	MD-LANMB281C	MD-SDMB281C
	W2560×H64	64mm角×40文字	MD-DPSB401C	MD-RSSB401C	MD-LANSB401C	MD-SDSB401C
3000mm～	W3000×H300	300mm角×10文字	MD-DP300LD101R	MD-RS300LD101R	MD-LAN300LD101R	MD-SD300LD101R
	W3120×H240	240mm角×13文字	MD-DP240LD131R	MD-RS240LD131R	MD-LAN240LD131R	MD-SD240LD131R
	W3200×H160	160mm角×20文字	MD-DP160LD201R	MD-RS160LD201R	MD-LAN160LD201R	MD-SD160LD201R
	W3072×H96	96mm角×32文字	MD-DPMB321C	MD-RSMB321C	MD-LANMB321C	MD-SDMB321C
3500mm～	W3600×H300	300mm角×12文字	MD-DP300LD121R	MD-RS300LD121R	MD-LAN300LD121R	MD-SD300LD121R
	W3600×H240	240mm角×15文字	MD-DP240LD151R	MD-RS240LD151R	MD-LAN240LD151R	MD-SD240LD151R
	W3520×H160	160mm角×22文字	MD-DP160LD221R	MD-RS160LD221R	MD-LAN160LD221R	MD-SD160LD221R
	W3648×H96	96mm角×38文字	MD-DPMB381C	MD-RSMB381C	MD-LANMB381C	MD-SDMB381C
